하이드로겔가슴보형물파손으로 인해 가슴이 엄청나게 커져버리는 이유에 대한 성분분석결과.

왜 하이드로겔 가슴보형물이 파손되면 가슴이 엄청나게 거대하게 커져버리는 것일까?

​

​

​

하이드로겔로 가슴성형을 하셨는데, 그냥 설탕물이라고 들었는데 어느날 갑자기 가슴이 엄청나게 커져버리는...

​

또한 반대로 오히려 생리식염수백 가슴보형물파손처럼 쪼그라 들어버리는...

​

이것에 대한 의문으로 제가 성분 분석을 의뢰하여 그 결과를 받았습니다.

​

이 검사법은 FT-IR스펙트럼(Fourier Transform)이란 분석기법을 사용한 것입니다.

​

분광기에 샘플을 넣고 적외선을 쬐서 시료를 맞고 반사가 되는 것을 분석하는 방식입니다.

​

polymer(중합체)가 빛이 들어가면 진동하거나 흡수하면서 파장이 변하게 됩니다. 그것을 분석한 것입니다.

​

​

​

위 그래프는 일단 아무것도 없이 어떤 그래프가 나타나나 알아 본 것입니다.

​

그냥 background scan 을 뜬 거죠.

​

X축은 1/cm 입니다.

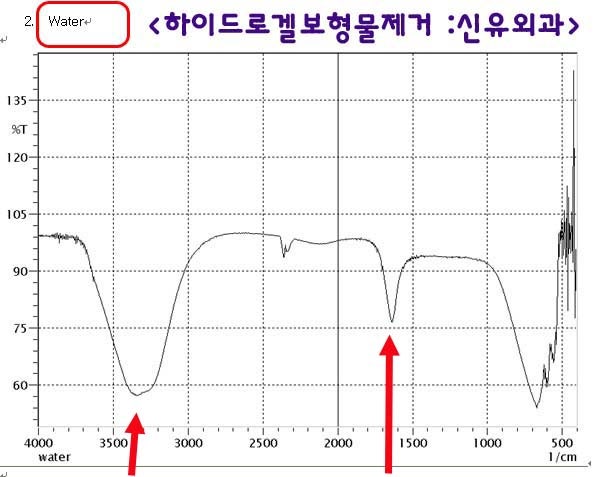

물은 어떻게 모양이 나오나 해 봤습니다.

​

3400, 1700 정도에서 훅 빠지는 게 보입니다.

​

이것도 역시 비교해 보려고 일단 해 본 거고요.

​

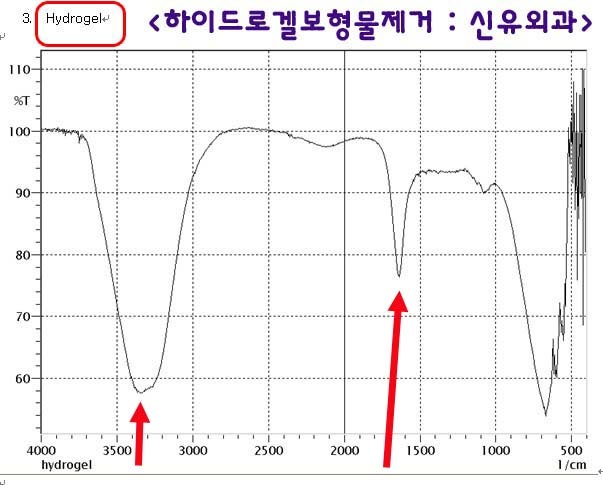

이것은 하이드로겔 가슴보형물파손되어 제거했던 분들,

​

보형물주변에 고여 있던, 피막 내부에 있던 액체를 분석한 것입니다.

​

위의 water, 물 과 비교 하였을 때 비교적 비슷한 모습을 보이고 있습니다.

​

즉, 물 성분이 하이드로겔보형물 주변의 액체 속에 많았던 거죠.

​

이것은 약 97%에 이를 정도 였습니다.

​

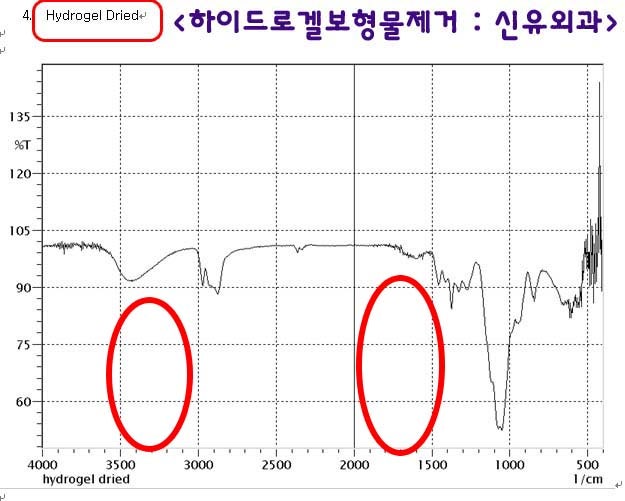

그 다음엔 물을 건조시켜서 날려버리고 남은 성분을 분석해 보았습니다.

​

위에서 보이는 것처럼 3400, 1700에서 peak가 사라져 버렸습니다.

​

이렇게 분석하는 거죠.

​

이 성분은 결국 하이드로겔 보형물의 내용물이 흘러 나오면서,

​

피막 내부에 고이게 되면서 주변에서 물을 확 끌어들여서 97%에 이를 정도의 물로 이루어진 액체를 만든거죠.

​

이게 바로 하이드로겔 가슴보형물이 파손되었을 때

가슴이 급격히 수박처럼 팽창하는 것을 설명해 줍니다.

​

마지막 그래프에서 2900에서 peak가 나오는 것은 탄화수소의 stretching peak에 해당됩니다.

​

1100에서 나오는 것은 ether peak죠. (-c-o-. 알코올이란 얘기죠)

​

아마 polyethylene glycol로 추정이 됩니다. 이건 hydrophilic해서 물을 흡수하는 성질이 있는데,

​

다른 종류의 glycol은 물을 흡수하지 않거든요.

​

물 97%가 들어가도 상분리(phase seperation)가 일어나지 않으니 polyethylene glycol로 추측됩니다.

​

이런 polyethylene glycol은 부동액 등에 쓰이고, ethylene oxide라고도 합니다.

​

c-o 가 1100에서 나오고, C-H 가 2950에서 stretching peak를 내는 것을 생각됩니다.

​

참고로 가슴필러로 쓰였고, 쓰이고 있는 두 가지 대표적인 원재료, 사실 위험하다고 여겨지는 원재료,

​

acrylate는 1640에서 peak가 나오고, acrylamide(어메이징겔, 가슴필러의 원재료)는 1500~1600정도에서 peak가 나오니,

​

이 하이드로겔 가슴보형물의 성분은 필러로 쓰이는 acrylate나 acrylamide와는 다른 성분이란 것을 알 수 있습니다.

​

아무튼 저렇게 hydrophilic(친수성)한 성분들이 있으니

​

하이드로겔 가슴보형물이 파손되었을 때 가슴이 급격히 수박처럼 팽창하게 되겠죠.

​

반대로 가슴이 마치 생리식염수백 터진 것처럼 다 흡수되어서 쪼그라 드는 경우도 있습니다.

​

이것 역시 하이드로겔의 또 다른 양상이고요.
